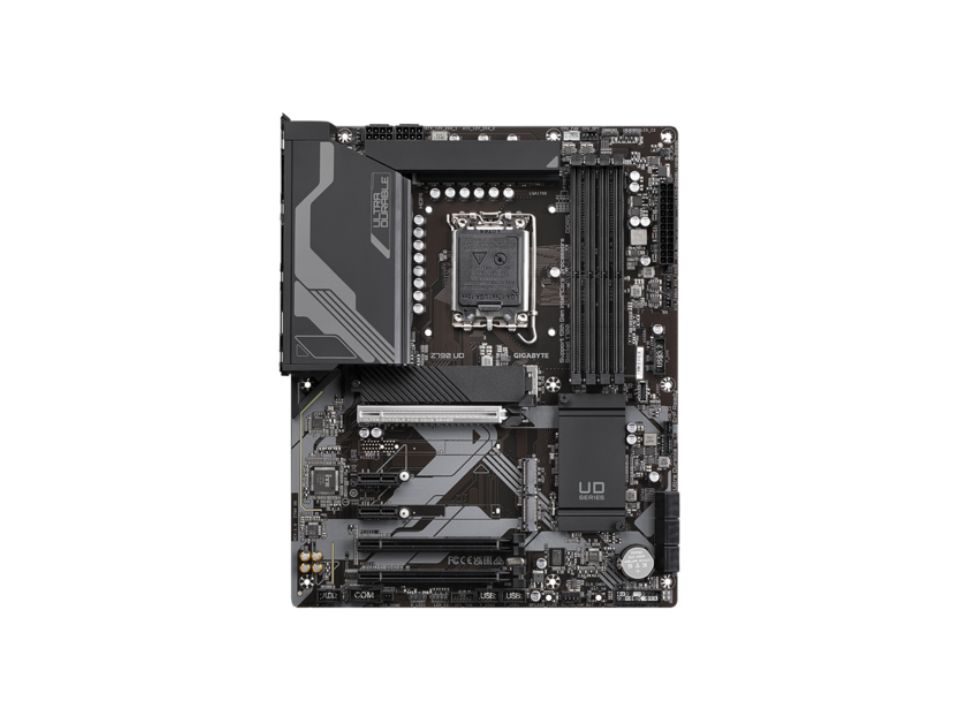

MB GIGABYTE Z790 UD AX p/ Intel LGA1700 4xDDR5/3xPCI-e/6xSATA/3xM.2

MB GIGABYTE Z790 UD AX p/ Intel LGA1700 4xDDR5/3xPCI-e/6xSATA/3xM.2

Especificações:

Destaques:

Intel Socket LGA 1700: Compatível com processadores da 13ª e 12ª geração

Desempenho inigualável?Twin 16*+1+? Phases Digital VRM Solution

Dual Channel DDR5?4*SMD DIMMs com suporte para módulo de memória XMP 3.0

Armazenamento de Próxima Geração: 3* Conectores PCIe 4.0 x4 M.2

Design térmico avançado e proteção térmica M.2: para garantir a estabilidade de energia do VRM e o desempenho do SSD M.2

EZ-Latch Plus: slot PCIe 5.0 x16 com liberação rápida e design sem parafusos

Redes rápidas: LAN de 2,5 GbE e Wi-Fi 6E 802.11ax

Conectividade estendida: DP, HDMI, USB-C  frontal 5Gb/s, USB-C  20Gb/s traseiro

Ventilador Inteligente 6: Possui Vários Sensores de Temperatura, Conectores de Ventilador Híbridos com FAN STOP

Q-Flash Plus: Atualize o BIOS sem instalar a CPU, memória e placa gráfica

Projeto de energia paralela de 8+8 fases

CPU:

Soquete LGA1700: suporte para processadores Intel  Core, Pentium  Gold e Celeron  de 13ª e 12ª geração

O cache L3 varia com a CPU

(Consulte "Lista de suporte de CPU" para obter mais informações.)

Chipset:

Chipset Intel Z790 Express

Memória:

Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 4800 / 4000 módulos de memória

4 soquetes DDR5 DIMM com suporte para até 192 GB (48 GB de capacidade DIMM única) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operação no modo não ECC)

Suporte para módulos de memória DIMM sem buffer não ECC 1Rx8/2Rx8/1Rx16

Suporte para módulos de memória Extreme Memory Profile (XMP)

A configuração de CPU e memória pode afetar os tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM, consulte "Lista de suporte de memória" para obter mais informações.)

Gráficos Integrados:

Processador gráfico integrado-Intel HD Graphics support:

1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz

* Suporte para a versão HDMI 2.0 e HDCP 2.3.

1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz

* Suporte para a versão DisplayPort 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:

CODEC de áudio Realtek

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para obter as configurações de áudio.

Suporte para saída S/PDIF

LAN:

Chip Realtek  2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

Módulo de Comunicação Sem Fio:

Intel  Wi-Fi 6E AX210 (para PCB rev. 1.0):

WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

BLUETOOTH 5.3

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps

Intel  Wi-Fi 6E AX211 (para PCB rev. 1.1):

WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

BLUETOOTH 5.3

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps

Realtek  Wi-Fi 6E RTL8852CE (para PCB rev. 1.2):

WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

BLUETOOTH 5.3

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão:

CPU:

1 x slot PCI Express x16, suportando PCIe 5.0 e rodando em x16 (PCIEX16)

* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

1 x slot PCI Express x16, compatível com PCIe 4.0 e rodando em x4 (PCIEX4)

1 x slot PCI Express x16, suportando PCIe 3.0 e rodando em x1 (PCIEX1_4)

2 x slots PCI Express x1, suportando PCIe 3.0 e rodando em x1 (PCIEX1_2, PCIEX1_3)

Suporte para tecnologia AMD CrossFire (PCIEX16 e PCIEX4)

Interface de Armazenamento:

CPU:

1 conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)

Chipset:

2 conectores M.2 (soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 suporte SSD) (M2Q_SB, M2P_SB)

6 conectores SATA 6Gb/s

Suporte para RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe Suporte para

RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

 USB:

Chipset:

1 porta USB Type-C  no painel traseiro, com suporte para USB 3.2 Gen 2x2

1 porta USB Type-C  com suporte para USB 3.2 Gen 1, disponível através do conector USB interno

1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro

6 portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Chipset + 2 Hubs USB 2.0:

8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores internos de E/S:

1x Conector de alimentação principal ATX de 24 pinos

2conectores de alimentação ATX 12V de 8 pinos

1x cabeçalho do ventilador da CPU

1x cabeçalho do ventilador da CPU de refrigeração a água

3x cabeçalhos do ventilador do sistema

1x ventilador do sistema/cabeçote da bomba de resfriamento de água

2x cabeçalhos de faixa de LED endereçáveis

2x cabeçalhos de faixa de LED RGB

3x M.2 Socket 3 conectores

6x conectores SATA 6Gb/s

1x cabeçalho do painel frontal

1x cabeçalho de áudio do painel frontal

1x cabeçalho de saída S/PDIF

1x cabeçalho USB Type-C  , com suporte para USB 3.2 Gen 1

1x cabeçalho USB 3.2 Gen 1

2x cabeçalhos USB 2.0/1.1

1x cabeçalho de porta serial

2x conectores de placa complementar Thunderbolt

1x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1x botão de reset

1x botão Q-Flash Plus

1x jumper de reset

1x jumper CMOS claro

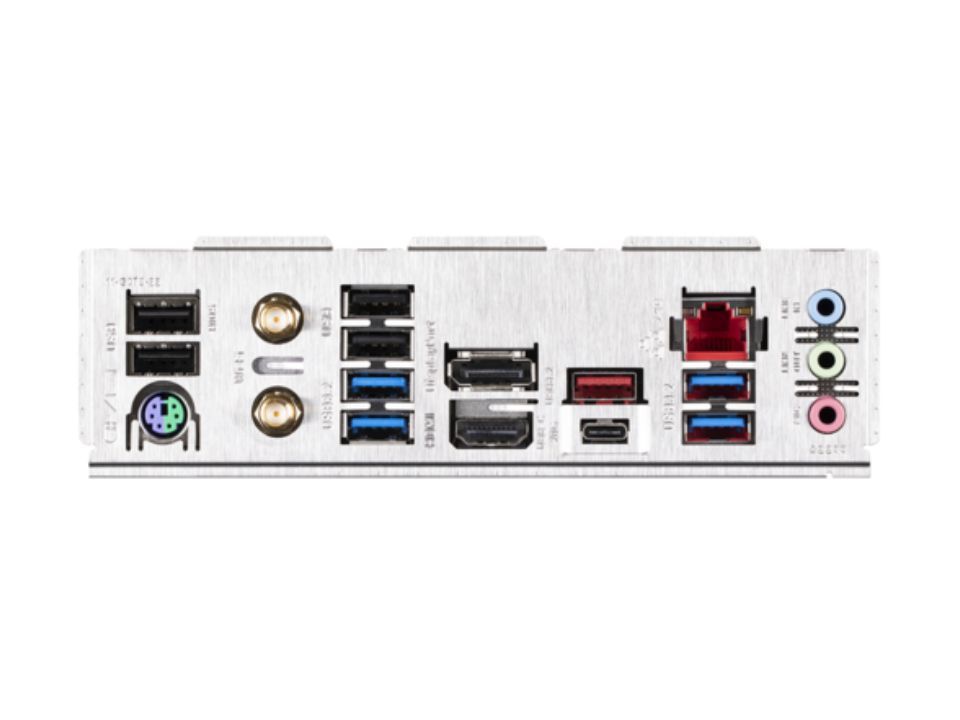

Conectores do Painel Traseiro:

1x porta USB Type-C  , com suporte para USB 3.2 Gen 2x2

1x porta USB 3.2 Gen 2 tipo A (vermelha)

4x portas USB 3.2 Gen 1

4x portas USB 2.0/1.1

2x conectores de antena SMA (2T2R)

1x porta HDMI 2.0

1x DisplayPort

1x porta RJ-45

3x conectores de áudio

Controlador de E/S:

Chip Controlador iTE  I/O

Monitoramento H/W:

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de taxa de fluxo de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.

BIOS:

1 flash de 256 Mbits

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Únicas:

Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash

Suporte para Q-Flash Plus

Suporte para backup inteligente

 Software Empacotado:

Norton  Internet Security (versão OEM)

Software de gerenciamento de largura de banda LAN

Sistema operacional:

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits
